Момент затяжки болтов маховика на ГАЗель и УАЗ с двигателями ЗМЗ-406, ЗМЗ-409 и УМЗ-4216 — 72–90 Нм, а на дизелях Foton G21, IVECO F1A и Cummins ISF 2.8 маховик затягивают моментом с последующим доворотом на угол. Момент затяжки болтов корзины сцепления — 20–30 Нм для бензиновых ЗМЗ и УМЗ и 29–32 Нм для дизелей. Полная таблица по двигателям и порядок затяжки — ниже. Данные по двигателю Foton G21 (Газель Некст с двигателем Фотон) публикуются впервые: в открытых источниках их нет.
При замене сцепления на ГАЗель и УАЗ довольно сложно бывает найти два значения: момент затяжки корзины (болтов крепления нажимного диска к маховику) и момент затяжки маховика (болтов или гаек крепления маховика к фланцу коленчатого вала).
Недотянутые болты корзины ослабевают под действием вибрации и, учитывая довольно низкий класс прочности болтов, массово продаваемых на рынке, их может просто срезать. Перетянутые деформируют кожух нажимного диска и нарушают равномерность прижатия. Для маховика перетянутые болты грозят вытягиванием резьбы, а недотянутые — разбиванием посадочных отверстий.
Ниже — значения из руководств по ремонту для основных двигателей этих автомобилей.
Таблица моментов затяжки маховика и корзины сцепления
| Двигатель | Автомобили | Болты корзины (М8), Нм (кгс·м) | Маховик, Нм (кгс·м) |
|---|---|---|---|
| ЗМЗ-402 | ГАЗель ранних выпусков | 20–25 (2,0–2,5) | 76–83 (7,6–8,3) |
| ЗМЗ-405, ЗМЗ-406 | ГАЗель, Соболь | 20–25 (2,0–2,5) | 72–80 (7,2–8,0) |
| ЗМЗ-409 | УАЗ Патриот, Хантер, «Буханка» | 20–25 (2,0–2,5) | 72–80 (7,2–8,0) |
| УМЗ-4216, УМЗ-4213 | ГАЗель, Соболь, ГАЗель Бизнес и Next; УАЗ | 20–30 (2,0–3,0) | 80–90 (8,0–9,0) |
| Foton G21* | ГАЗель Next и ГАЗель City, Валдай 8, Соболь NN и ГАЗель NN, ПАЗ CityMax 8 | 29–32 (2,9–3,2) | 50±2 (5,0±0,2), затем довернуть на 45°±2°* |
| Chrysler EDZ, 2,4 л | ГАЗ-31105 «Волга», Volga Siber, ГАЗель, Соболь | 20–30 (2,0–3,0) | 81 (8,1) |
| IVECO F1A 2.3 | УАЗ Патриот | 29–32 (2,9–3,2) | 30 (3,0), затем довернуть на 90° |
| Cummins ISF 2.8 | ГАЗель Бизнес, ГАЗель Next, ГАЗель NN | 29–32 (2,9–3,2) | 30 (3,0), затем отпустить на 180°, снова затянуть моментом 30 (3,0) и один раз довернуть на 90° |
* Уникальные данные по Foton G21. Моменты затяжки маховика и корзины сцепления для двигателя Foton G21 (Газель Некст с двигателем Фотон, ГАЗель Next, ГАЗель City, Соболь NN, ГАЗель NN, Валдай 8, ПАЗ CityMax 8) не опубликованы ни в одном открытом руководстве. Они есть только в закрытой дилерской документации Foton на китайском языке. Технический отдел STARCO перевёл и проверил эти значения.
Как правильно затягивать болты маховика и корзины
- Перед установкой корзины отцентрируйте ведомый диск оправкой по подшипнику в маховике. Если сцепление ставится повторно, совместите метки на кожухе корзины и маховике.
- Болты корзины заворачивайте равномерно, по одному обороту, переходя от болта к болту по диаметру (крест-накрест), и только затем дотягивайте динамометрическим ключом до указанного момента затяжки болтов корзины. Это исключает перекос и коробление кожуха.
- Болты маховика заворачивайте равномерно, по одному обороту, переходя от болта к болту по диаметру (крест-накрест).
- Все болты заменяются новыми, повторное использование не допускается.

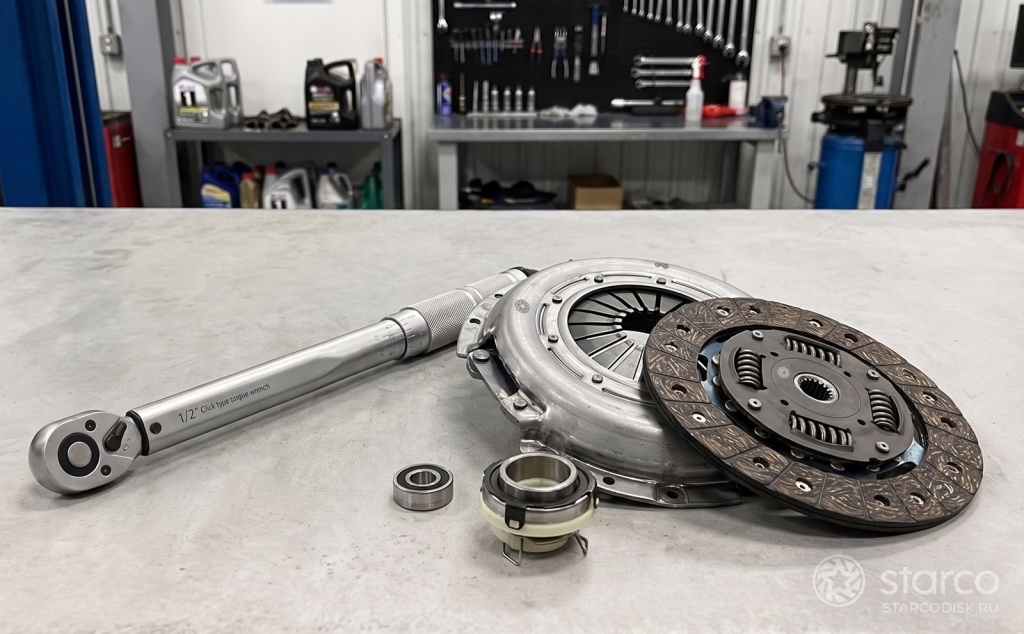

Новые болты крепления корзины входят в расширенные комплектации комплектов сцепления STARCO. Что ещё подготовить до снятия коробки, мы собрали в чек-листе замены сцепления.
Часто задаваемые вопросы
Какой момент затяжки маховика на ГАЗель?
ЗМЗ-402 — 76–83 Нм, ЗМЗ-405/406 — 72–80 Нм, УМЗ-4216 — 80–90 Нм, Chrysler 2,4 л — 81 Нм. На Cummins ISF 2.8 и Foton G21 маховик затягивают моментом с доворотом на угол (см. таблицу).
Какой момент затяжки корзины сцепления на ГАЗель?
Для бензиновых ЗМЗ-402/405/406 — 20–25 Нм, для УМЗ-4216 — 20–30 Нм, для Foton G21 и Cummins ISF 2.8 — 29–32 Нм. Болты затягивают крест-накрест в несколько приёмов, окончательно — динамометрическим ключом.
Какой момент затяжки маховика на УАЗ Патриот?
С двигателем ЗМЗ-409 — 72–80 Нм. С дизелем IVECO F1A 2.3 — 30 Нм с последующим доворотом на 90°.
Какой момент затяжки маховика Камминз 2.8 на ГАЗель?
Затянуть болты моментом 30 Нм, отпустить на 180°, снова затянуть моментом 30 Нм и один раз довернуть на 90°. Болты при этом используются только новые.
Какой момент затяжки маховика на Газель Некст с двигателем Фотон?
50±2 Нм (5,0±0,2 кгс·м), затем доворот на 45°±2°. Болты корзины сцепления — 29–32 Нм. Эти данные взяты из закрытой дилерской документации Foton на китайском языке, переведены и проверены техническим отделом STARCO и в открытых источниках не публикуются.
Можно ли повторно использовать болты корзины и маховика?
Нет. Болты крепления корзины и маховика заменяются новыми: старые могут вытянуться и оборваться при затяжке.
Источники
- «Автомобили ГАЗ-31105». Руководство по ремонту, эксплуатации и обслуживанию. «Русьавтокнига», М., 2005.
- «Автомобили Волга. Руководство по эксплуатации» 31105-3902010 РЭ. Издание второе. Нижний Новгород, 2005.
- «Автомобили Волга. Руководство по эксплуатации» 31105-3902010 РЭ. Издание пятое. Нижний Новгород, 2008.
- Iveco Daily F1A Engine Troubleshooting and Repair Manual, Print 603.93.281, Base — May 2004.
- Iveco Daily Euro 4 Repair Manual, Print 603.93.651, Base — March 2006.
- Дилерская документация Foton по двигателю G21 (на китайском языке, закрытое издание).
- Руководство по ремонту и эксплуатации автомобиля «ГАЗель NEXT» с турбодизелем Cummins ISF 2.8 и бензиновым двигателем УМЗ EVOTECH.
- allgaz.ru — моменты затяжки ответственных резьбовых соединений.
- 31105.ru — моменты затяжки ГАЗ-31105.
- DRIVE2 — моменты затяжки ЗМЗ-406.
- DRIVE2 — моменты затяжки УАЗ Патриот.
- Инструкция по ремонту двигателей УМЗ-4216 и УМЗ-4213 — моменты затяжки.
- Снятие и установка маховика двигателя Cummins ISF 2.8.
- Замена дисков сцепления ГАЗель Некст.
- Форум Клуба Газелистов.
