Усиленное керамическое сцепление в сборе STARCO SPK24204/6SP на УАЗ Патриот, Хантер, Пикап, Профи и Буханка с ЗМЗ-409 и КПП Даймос (DYMOS)

Артикул: SPK24204/6SP
Orig. №:
409.3906605,
409.1601000,
31638-1601006
Материал:
Ceramic
Комплектация:
01 Нажимной диск - SPB24025 (усиленный) - 31605-1601090 (1 шт)
02 Ведомый диск - SPD24204/6SP (керамические накладки) - 31605-1601130 (1 шт)
03 Муфта сцепления в сборе - ES124204 - 3160-1601180 (1 шт)
04 Комплект перчаток (1 шт)
05 Смазка для шлицов первичного вала (1 шт.)
06 Смазка для вилки сцепления (1 шт.)
Применение:
УАЗ двигатель ЗМЗ 409 КПП DYMOS (Корея) 5 ступ. тонкий вал
Описание:

STARCO SPK24204/6SP — усиленное керамическое сцепление в сборе для УАЗ Патриот, Пикап, Хантер, Профи и Буханка с двигателем ЗМЗ-409 и КПП Даймос (DYMOS) с тонким валом. Создано для бездорожья и автоспорта: работает в воде и при масле, корзина передаёт до 480 Н·м. Оригинальные номера 409.3906605, 409.1601000, 31638-1601006.

У керамики есть особенности: включение жёстче, а маховик должен быть идеально ровным. Для правильной работы обязательна приработка первые 800–1000 км — подробно в разделе «Важно знать».

Комплект керамического сцепления STARCO SPK24204/6SP для УАЗ Патриот с ЗМЗ-409 и КПП Даймос: керамический диск, усиленная корзина SPB24025, металлическая муфта ES124204, смазки и перчатки

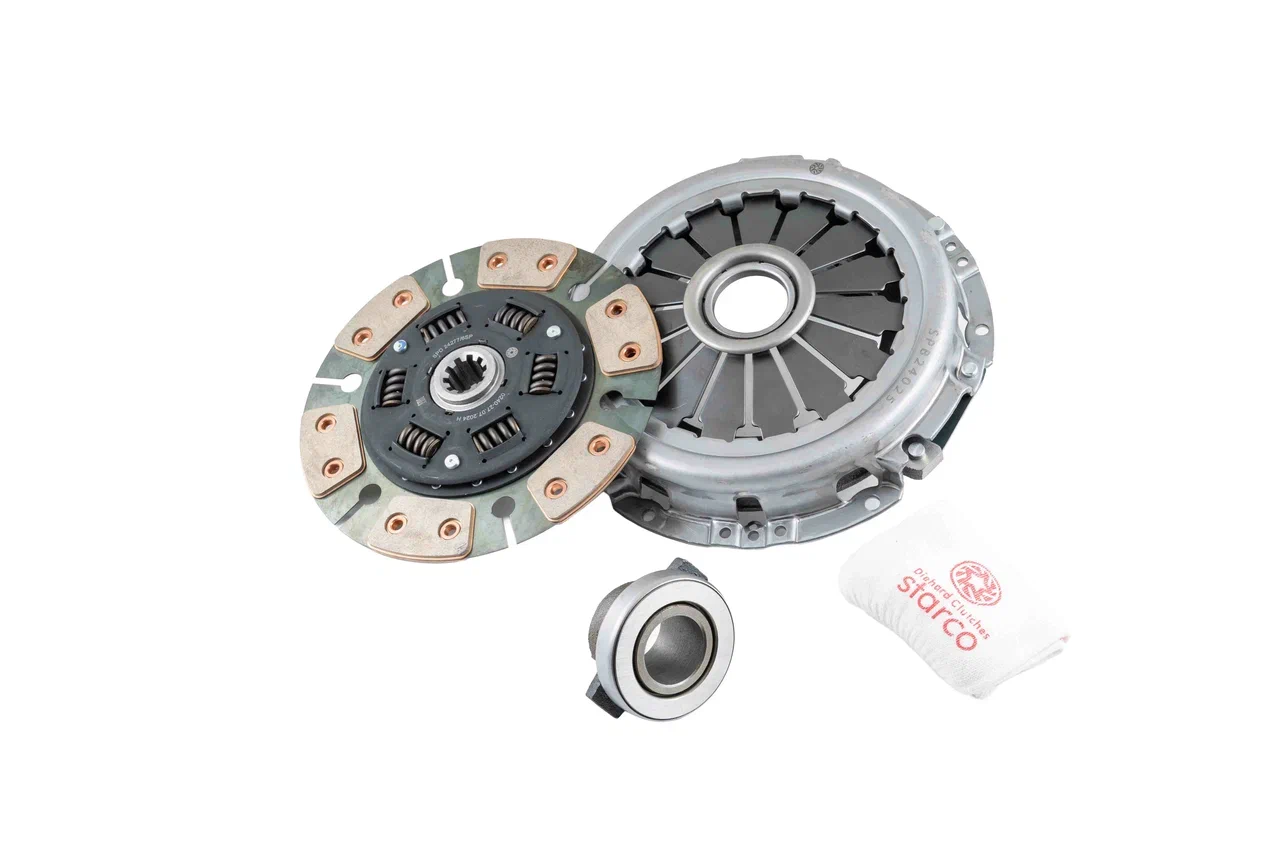

Комплект керамического сцепления SPK24204/6SP в сборе

Керамическое сцепление УАЗ Патриот, Хантер, Профи, Буханка 409 с КПП Даймос

  • УАЗ Патриот (3163) с ЗМЗ-409;
  • УАЗ Пикап (23632) с ЗМЗ-409;
  • УАЗ Хантер (315195) с ЗМЗ-409;
  • УАЗ Профи с ЗМЗ-409;
  • УАЗ Буханка (СГР) с ЗМЗ-409.

Везде — с 5-ступенчатой механической коробкой передач Даймос (DYMOS, Корея) с тонким валом.

Комплект сцепления УАЗ Патриот 409: корзина, керамический диск, выжимной подшипник

  • нажимной диск (корзина) SPB24025 (31605-1601090) — усиленный;
  • ведомый диск SPD24204/6SP (31605-1601130) — с керамическими накладками;
  • муфта сцепления в сборе (выжимной подшипник) ES124204 (3160-1601180) — металлическая;
  • смазка SCT46101 для шлицев ведомого диска и смазка SCT240GNPLUS для вилки сцепления;
  • комплект перчаток для монтажа.

Керамическое сцепление на УАЗ для бездорожья и автоспорта

Ведомый диск SPD24204/6SP оснащён металлокерамическими накладками. Комплект создан для бездорожья и автоспорта — там, где обычное сцепление перегревается и буксует.

  • исключает перегрев — сцепление держит долгие пробуксовки в грязи, на подъёмах и в заездах;
  • стойкость к истиранию — накладки медленно изнашиваются даже при тяжёлой работе;
  • работает при масляном и водяном загрязнении пар трения — после брода и при течи масла;
  • быстрое включение и передача момента без потерь на трение скольжения — по заявлению производителя, на 25% эффективнее.

Как выбирать фрикционные накладки — керамику, кевлар или Органик, — рассказано в статье блога STARCO.

Тестовый УАЗ Патриот STARCO преодолевает брод — испытания сцепления в воде
Брод на испытаниях: тестовый УАЗ Патриот STARCO

Усиленная корзина SPB24025 и металлическая муфта ES124204

Усилие диафрагменной пружины усиленной корзины SPB24025 обеспечивает передачу крутящего момента до 480 Н·м.

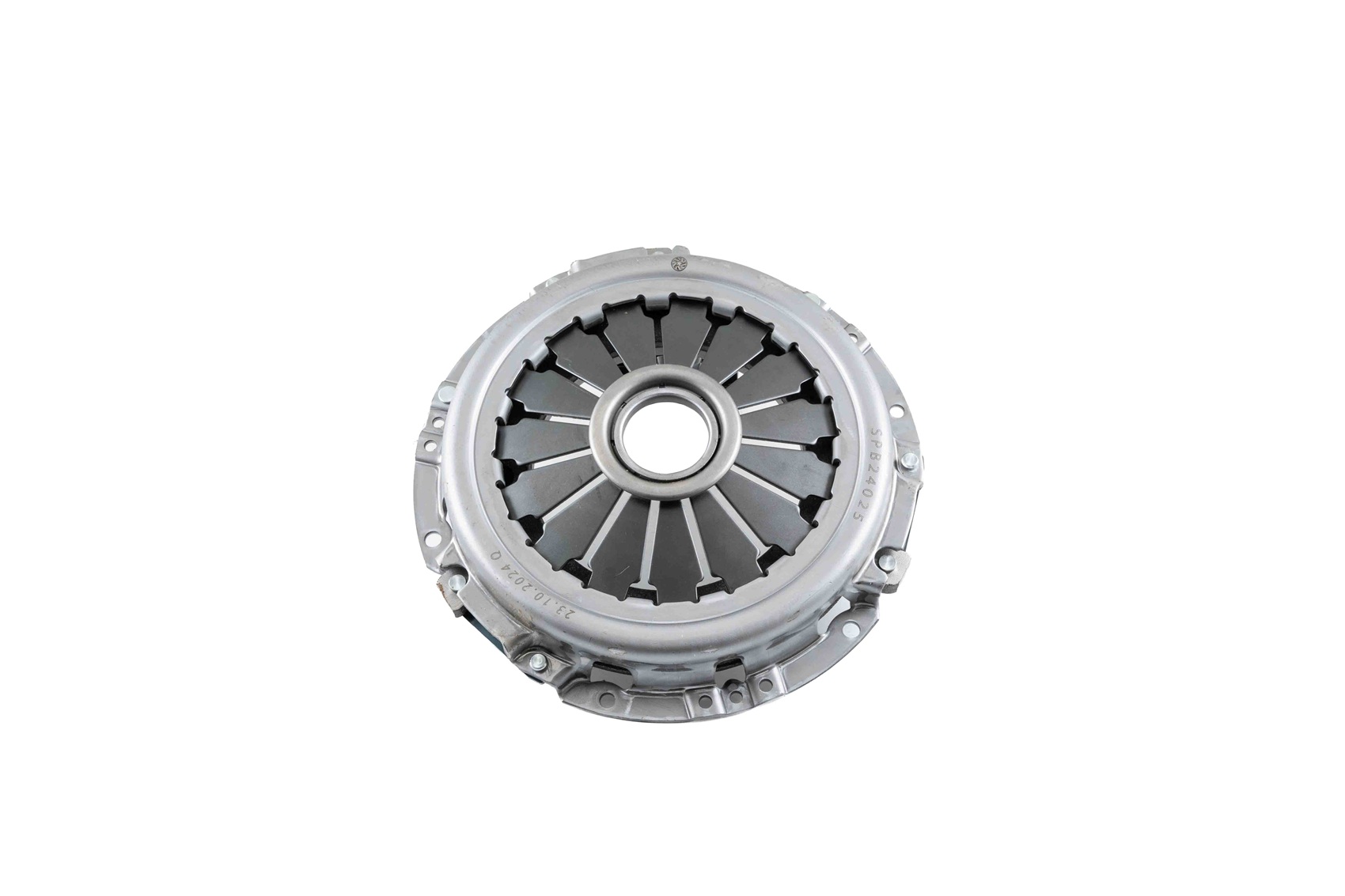

Усиленная корзина сцепления STARCO SPB24025 (31605-1601090) для УАЗ Патриот с ЗМЗ-409 и КПП Даймос
Усиленная корзина SPB24025 — диафрагменная пружина передаёт момент до 480 Н·м

Металлическая муфта сцепления ES124204 устойчива к перегреву при долгой работе сцепления под нагрузкой.

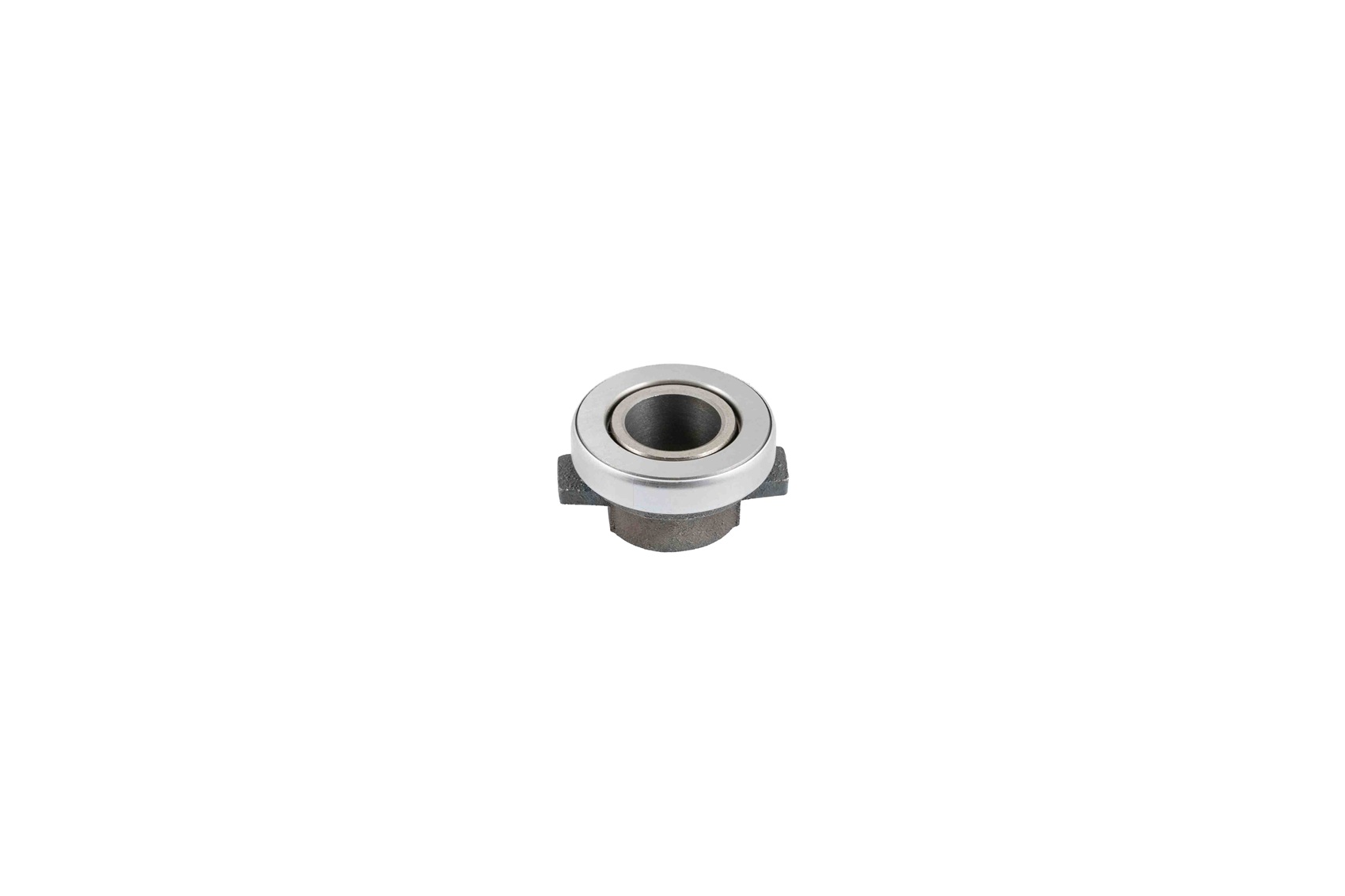

Металлическая муфта сцепления в сборе (выжимной подшипник) ES124204, номер 3160-1601180, для УАЗ Патриот 409
Металлическая муфта сцепления ES124204 (3160-1601180), устойчивая к перегреву

Буксует, ведёт, тугая педаль: когда менять сцепление УАЗ Патриот

  • сцепление буксует с грузом, прицепом и на подъёмах, обороты растут, а скорость нет;
  • сцепление пробуксовывает после брода или при попадании масла;
  • сцепление «ведёт» — передачи включаются с хрустом;
  • шум или свист при выжиме — признак износа выжимного подшипника.

Если провалилась педаль или пропало сцепление, сначала проверьте гидропривод: главный и рабочий цилиндры, трубки и жидкость в бачке. Цилиндры сцепления STARCO подберите в разделе «Маховики и цилиндры сцепления».

Керамическое сцепление: плюсы и минусы — важно знать до покупки

Керамическое сцепление — это инструмент для тяжёлой работы. Оно держит перегрев, масло, воду и высокий крутящий момент там, где обычная накладка уже сдаётся.

Но у керамики есть свой характер. Мы хотим, чтобы вы знали о нём заранее: тогда сцепление прослужит долго, а поездки не принесут вам неприятных сюрпризов.

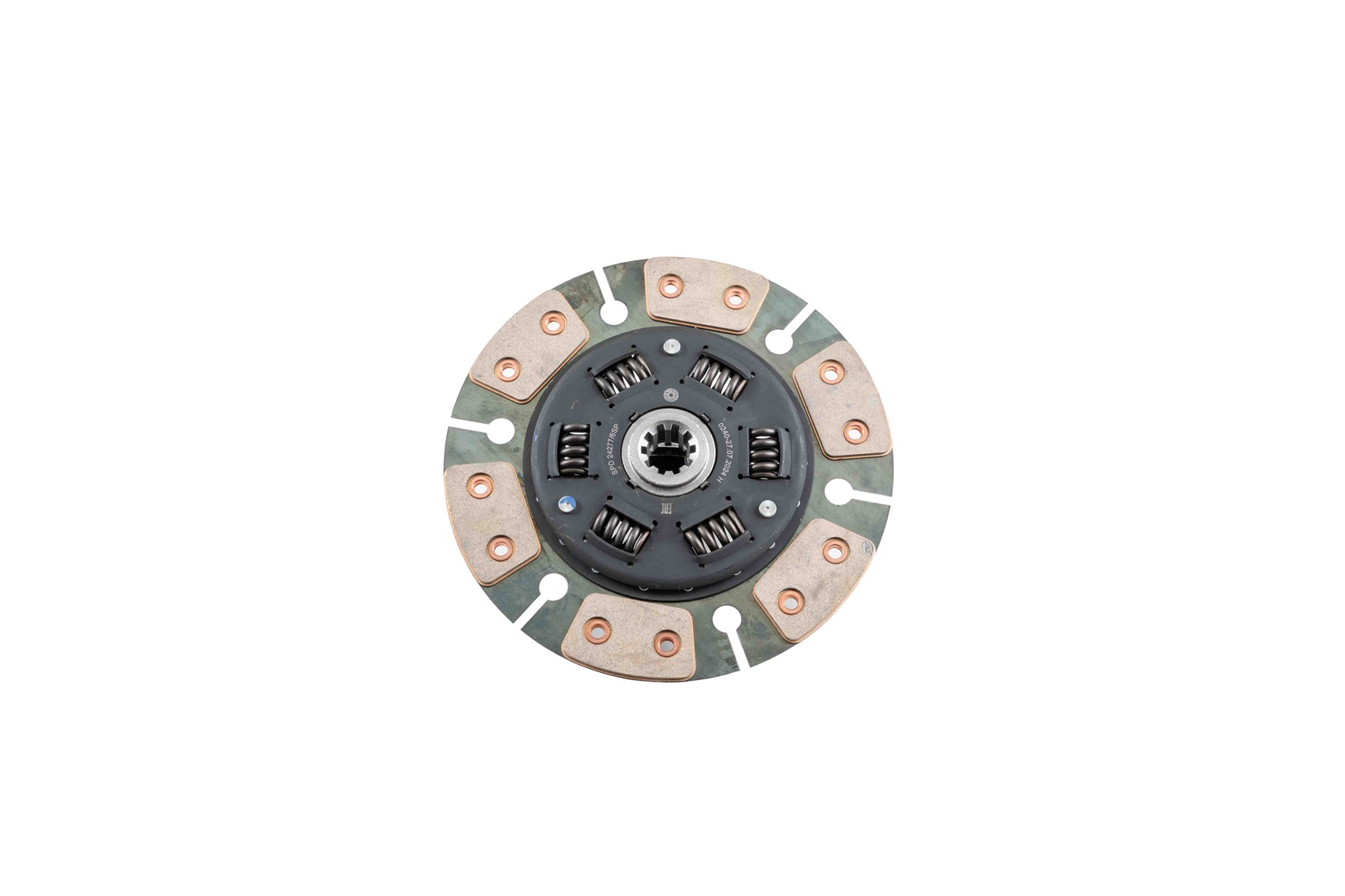

Керамический ведомый диск сцепления STARCO SPD24204/6SP (31605-1601130) для УАЗ Патриот с ЗМЗ-409 — шесть металлокерамических накладок
Металлокерамические накладки ведомого диска SPD24204/6SP — так выглядит керамическое сцепление

Особенность 1. Дерганье и биение при трогании

Металлокерамика имеет высокий коэффициент трения и схватывает быстро и цепко — почти по принципу «включено — выключено». Обычная органическая накладка «проскальзывает» мягко, а керамика берёт момент сразу.

Поэтому при трогании, особенно на холодную и в первое время после установки, может ощущаться дерганье (дрожь/джаддер) или лёгкое биение. Сильнее всего оно проявляется, если:

  • поверхность маховика неровная, с износом или канавками от старого диска;
  • сцепление ещё не приработалось;
  • трогание идёт на высоких оборотах с долгим «дожиганием» сцепления;
  • изношены опоры двигателя или КПП.

Как избежать: ставьте сцепление только на ровный маховик — проточенный или новый. Обязательно проведите приработку: первые 800–1000 км трогайтесь только плавно, на невысоких оборотах, не держите педаль в полувыжатом положении. Проверьте опоры двигателя и коробки.

Особенность 2. Износ и задиры на маховике

Керамическая накладка значительно твёрже органической. Это даёт ей стойкость к перегреву, но и маховик она изнашивает быстрее.

Если маховик уже имеет износ, канавки, перегрев («синие» пятна) или биение, керамика быстро оставит на нём задиры. А задиры, в свою очередь, усиливают вибрацию при трогании.

Как избежать: при установке керамического сцепления обязательно проверьте маховик и при необходимости проточите или замените его. Осматривайте маховик при каждой замене сцепления. Как проверить маховик перед заменой сцепления — читайте в блоге STARCO.

Обязательная приработка: первые 800–1000 км

ВНИМАНИЕ! Приработка керамического сцепления — обязательное условие его работы, а не рекомендация.

Металлокерамические накладки должны притереться к маховику и нажимному диску. Пока этого не произошло, сцепление работает только частью площади накладок — отсюда дерганье, рывки, биение при трогании и задиры на маховике. Пропущенную приработку уже не исправить.

Первые 800–1000 км после установки строго соблюдайте режим:

  • только плавные трогания на невысоких оборотах;
  • никакой долгой пробуксовки — не держите педаль в полувыжатом положении и не «дожигайте» сцепление;
  • никаких резких стартов, переключений на полном газу, полной загрузки и прицепа;
  • по возможности ездите в городском режиме с частыми включениями сцепления — на трассе приработка почти не идёт.

Нарушение режима приработки — главная причина вибраций и повреждения маховика у керамических сцеплений.

Особенность 3. Характер педали и включения

Момент схватывания у керамики короче, а включение жёстче, чем у кевлара и органики. Опытный водитель привыкает к этому быстро, но в плотных пробках с постоянными троганиями езда утомляет сильнее.

Плюсы и особенности керамики в одной таблице

Чем хороша керамикаОсобенность, о которой важно знать
НагревДержит сильный перегрев и долгие пробуксовки—
Масло и водаНе теряет сцепление при замасливании и после брода—
Передача моментаДержит высокий момент, подходит для тюнинга и тяжёлых нагрузок—
ВключениеСцепление схватывает быстро и цепкоВключение жёстче, чем у органики и кевлара, возможно дерганье при трогании
Маховик—Керамика твёрже обычной накладки и быстрее изнашивает маховик, на неровном маховике возможны задиры
Город и пробки—Частые трогания в пробках утомляют сильнее, чем с мягкой накладкой

Кому подходит керамическое сцепление на УАЗ

  • УАЗ для тяжёлого бездорожья, бродов, грязи и трофи-рейдов;
  • машинам для автоспорта и OFF ROAD соревнований;
  • там, где сцепление постоянно перегревается, замасливается или работает в воде.

Если УАЗ ездит в основном по городу и трассе и для вас важнее мягкость включения, выберите кевларовый комплект SPC24204 или усиленный SUPER STARCO SPK24024 с накладкой LUK Органик. Они включаются мягче и бережнее к маховику.

Перед установкой керамического сцепления

  1. Проверьте маховик: поверхность ровная, без канавок, задиров, перегрева и биения. При необходимости проточите или замените.
  2. Проверьте опоры двигателя и коробки передач.
  3. Смажьте шлицы ведомого диска и вилку сцепления смазками из комплекта.
  4. Обязательно проведите приработку первые 800–1000 км: только плавные трогания, без долгой пробуксовки, резких стартов, полной загрузки и прицепа.

Если после полной приработки (800–1000 км) на ровном маховике сильная вибрация при трогании сохраняется, обратитесь к продавцу или в техническую поддержку STARCO — мы поможем разобраться.

Тестовый УАЗ Патриот STARCO в глубокой грязи — испытания сцеплений на бездорожье
Тестовый УАЗ Патриот STARCO: испытания сцеплений в лесной грязи
УАЗ Патриот в глубокой грязи на OFF ROAD испытаниях сцепления STARCO
OFF ROAD испытания: УАЗ Патриот в глубокой грязи

Как поменять сцепление на УАЗ Патриот 409 с КПП Даймос

  1. Снимите коробку передач и старое сцепление.
  2. Проверьте маховик, вилку сцепления и опору вилки — на что обратить внимание при проверке маховика. Для керамики маховик должен быть идеально ровным.
  3. Нанесите смазку SCT46101 на шлицы ведомого диска, а SCT240GNPLUS — на вилку сцепления.
  4. Установите корзину и ведомый диск, затяните болты корзины с нужным моментом — момент затяжки корзины сцепления УАЗ.
  5. Отрегулируйте свободный ход педали и шток рабочего цилиндра, при необходимости прокачайте гидропривод сцепления.
  6. Обязательно проведите приработку первые 800–1000 км.

Технические характеристики

ПараметрЗначение
АртикулSPK24204/6SP
Оригинальные номера409.3906605; 409.1601000; 31638-1601006
ПрименимостьУАЗ с двигателем ЗМЗ-409 и 5-ступенчатой КПП Даймос (DYMOS, Корея), тонкий вал: УАЗ Патриот, Пикап, Хантер, Профи, Буханка
Фрикционная накладкаМеталлокерамика (Ceramic)
Диафрагменная пружина корзиныпередаёт крутящий момент до 480 Н·м
Муфта сцепленияМеталлическая, устойчива к перегреву
ПроизводительSTARCO (Старко), Россия

Комплектация

№НаименованиеАртикулКол-во
01Нажимной диск (корзина), усиленныйSPB24025 (31605-1601090)1 шт.
02Ведомый диск, керамические накладкиSPD24204/6SP (31605-1601130)1 шт.
03Муфта сцепления в сборе (выжимной подшипник)ES124204 (3160-1601180)1 шт.
04Смазка шлицев ведомого дискаSCT461011 шт.
05Смазка для вилки сцепленияSCT240GNPLUS1 шт.
06Комплект перчаток STARCO—1 шт.

Какое сцепление лучше на УАЗ Патриот 409 с КПП Даймос

Для ЗМЗ-409 и КПП Даймос с тонким валом в каталоге STARCO есть несколько комплектов — выберите под свой режим работы.

КомплектНакладкаДля чего
SPK24204/6SP (эта карточка)КерамикаЭкстремальное бездорожье, автоспорт, вода, масло, перегрев
SPC24204КевларТяжёлое бездорожье, прицеп, груз
SPK24024 SUPER STARCOLUK Органик (Organic)Усиленный, мягкий выжим педали
SPK24204Органик (Organic)Усиленная корзина
SPK24214/2DОрганик (Organic)Усиленный, для ЗМЗ-409 и ЗМЗ-514
SPK24215Органик (Organic)С муфтой 409051-3906605
SPK24214Органик (Organic)Стандартный

Сцепление Старко на УАЗ: производитель STARCO

STARCO (Старко) — российский производитель сцеплений для УАЗ, ГАЗель, ВАЗ, КамАЗ и другой техники.

Сцепления собираются на автоматизированных линиях собственного производства и проходят испытания на тестовых УАЗ Патриот — в грязи, бродах и на горных дорогах.

Производство STARCO: фрикционные накладки, пружины демпфера и ведомые диски сцепления
Фрикционные накладки, пружины демпфера и ступицы ведомых дисков на производстве STARCO
Робот на автоматизированной линии сборки ведомых дисков сцепления на заводе STARCO
Роботизированная линия сборки ведомых дисков сцепления на заводе STARCO
УАЗ Патриот на горной дороге среди скал — испытания сцепления STARCO на подъёмах
Испытания сцепления STARCO на УАЗ Патриот: горная дорога и затяжные подъёмы

Купить керамическое сцепление на УАЗ Патриот 409: цена и наличие

Цена зависит от продавца, актуальную стоимость и наличие уточняйте в интернет-магазинах и у дилеров STARCO. Для оптовых закупок — раздел для партнёров.

Частые вопросы о керамическом сцеплении УАЗ SPK24204/6SP

Какое сцепление для бездорожья и автоспорта на УАЗ Патриот 409?

Для экстремального бездорожья, трофи-рейдов и автоспорта на УАЗ с ЗМЗ-409 и КПП Даймос — керамическое сцепление STARCO SPK24204/6SP. Оно работает при масляном и водяном загрязнении, а корзина передаёт до 480 Н·м. Учтите особенности керамики и обязательную приработку 800–1000 км.

На какие УАЗ подходит сцепление SPK24204/6SP?

На УАЗ с двигателем ЗМЗ-409 и 5-ступенчатой КПП Даймос (DYMOS) с тонким валом: УАЗ Патриот, Пикап, Хантер, Профи и Буханка.

Керамическое сцепление ЗМЗ-409 — чем лучше обычного?

Металлокерамика исключает перегрев, стойка к истиранию, работает в воде и при попадании масла и включается быстро. По заявлению производителя, передаёт момент на 25% эффективнее. Платой за это становятся более жёсткое включение и повышенные требования к маховику.

Почему керамическое сцепление дёргает и вибрирует при трогании?

Металлокерамика схватывает быстро и цепко, поэтому при трогании возможно дерганье — это особенность материала. Сильнее всего она проявляется на неровном или изношенном маховике, до приработки и при изношенных опорах двигателя. Ставьте сцепление на ровный маховик и обязательно проведите приработку: первые 800–1000 км — только плавные трогания.

Нужна ли приработка керамического сцепления и сколько км?

Да, это обязательное условие. Первые 800–1000 км после установки — только плавные трогания, без долгой пробуксовки, резких стартов, полной загрузки и прицепа, по возможности в городском режиме. Без приработки керамика вибрирует при трогании и повреждает маховик.

Керамическое сцепление стирает маховик?

Керамика твёрже обычной накладки и изнашивает маховик быстрее. На изношенном маховике с канавками она может оставить задиры. Поэтому маховик перед установкой нужно проверить и при необходимости проточить или заменить.

Керамика, кевлар или LUK Органик — что выбрать на УАЗ Патриот?

Керамика SPK24204/6SP — для экстремальных нагрузок, воды, масла и автоспорта. Кевлар SPC24204 — для тяжёлого бездорожья и работы с прицепом с более мягким включением. SUPER STARCO SPK24024 с накладкой LUK Органик — когда важнее мягкий выжим и комфорт.

Как узнать, что на УАЗ стоит коробка Даймос?

КПП Даймос (DYMOS) — корейская 5-ступенчатая механика, её ставили на Патриот и Пикап с ЗМЗ-409, на Профи и Буханку, а на Хантер — в более поздних выпусках. Ранние Хантеры выпускались с КПП УАЗ, свежие Хантеры базовой версии — с КПП BAIC, Патриот с 2019 года предлагался и с АКПП, новые УАЗ получают МКПП ЗМЗ: для них SPK24204/6SP не подходит.

Буксует сцепление УАЗ Патриот — что делать?

Пробуксовка под нагрузкой обычно говорит об износе накладок ведомого диска или ослаблении нажимной пружины корзины. Если регулировка привода не помогает, сцепление меняют комплектом: диск, корзину и муфту вместе. Для экстремальных условий с водой и маслом выбирают керамику.

Пропало сцепление на УАЗ Патриот — менять комплект?

Не всегда. Если педаль провалилась или пропало сцепление, сначала проверьте главный и рабочий цилиндры, трубки и жидкость. Комплект меняют, когда сцепление буксует, ведёт или изношены диск и корзина.

Какие номера у сцепления SPK24204/6SP?

Комплект — 409.3906605, 409.1601000, 31638-1601006. Корзина SPB24025 (31605-1601090), диск SPD24204/6SP (31605-1601130), муфта ES124204 (3160-1601180).

Что входит в комплект SPK24204/6SP?

Усиленная корзина, керамический ведомый диск, металлическая муфта сцепления в сборе, две смазки и перчатки. Опорный подшипник первичного вала и болты корзины в комплект не входят.

Где купить керамическое сцепление на УАЗ Патриот и сколько стоит?

Цена зависит от продавца. Актуальную стоимость и наличие смотрите в интернет-магазинах и у дилеров STARCO, для оптовых закупок есть раздел для партнёров.
